과제4 - 1번문제

* 문제

1. 6장 강의자료 40쪽의 프로그램 코드를 대상으로 Forwarding이 作動하는 과정을 상세히 설명하세요.


p40  프로그램 코드

sub $2, $1, $3

and $4, $2, $5

or   $4, $4, $2

add $9, $4, $2

첫번째 해저드



- EX 해저드 발생 상황 -

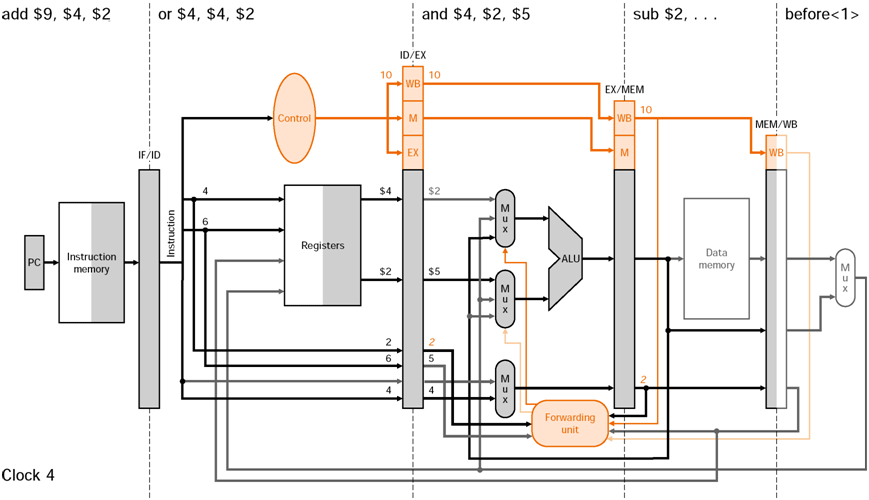

위 Clock 4 그림에서

sub $2, $1, $3 는 MEM stage에 있고  EX/MEM.RegisterRd 에 $2 값이 forwarding unit으로 들어간다.

뒤 따라오는 and $4, $2, $5 는 EX stage에 있고 ID/EX.RegisterRs 에 $2 값이 forwarding unit으로 들어간다.

또 EX/MEM의 WB 제어필드가 forwarding unit으로 들어간다.



이 때 forwarding unit 은 위에서 받은 세 개의 입력 값으로 아래와 같이 EX해저드를 검출한다.



- EX 해저드 검출 -

첫 째 - EX/MEM 의 WB 제어필드를 보고 RegWrite 신호가 인가되고,

둘 째 - EX/MEM.RegisterRd 값이 $0이 아니고,( $0 사용할 경우 0값 제공)

셋 째 - 입력받은 두 값(EX/MEM.RegisterRd 와 ID/EX.RegisterRs) 이 같으면,

- EX 해저드 검출 코드 -

if ( EX/MEM.RegWrite

and ( EX/MEM.RegisterRd != 0 )

and ( EX/MEM.RegisterRd = ID/EX.RegisterRs )

EX/MEM.RegisterRd = ID/EX.RegisterRs = $2 이고 나머지 조건도 만족한다.



- Forwarding -

forwarding unit 은 EX stage(ALU stage) 의 mux (전방전달 멀티플렉서) 에 10 이라는 제어신호를 보내

EX/MEM.RegisterRd 의 값이 ALU의 첫번째 값으로 들어간다.

즉 ALU의 첫번째 피연산자는 직전의 ALU 결과값이 전방전달되도록 한다

- 제어코드 -

ForwardingA = 10

두번째, 세번째 해저드



- MEM 해저드 발생 상황 -

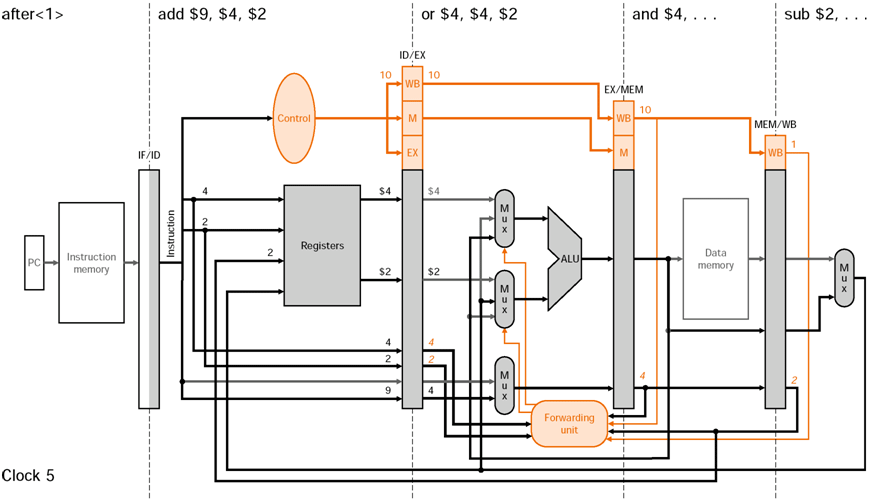

위 Clock 5 그림에서

sub $2, $1, $3 는 WB stage에 있고 MEM/WB.RegisterRd 의 $2 값이 forwarding unit으로 들어간다.

두 단계 이전에 따라오는 or  $4, $4, $2 는 EX stage에 있고 ID/EX.RegisterRt 의 $2 값이 forwarding unit으로 들어간다.

또 MEM/WB의 WB 제어필드가 forwarding unit으로 들어간다.



- EX 해저드 발생 상황 -

같은 Clock 5 그림에서

and $4, $2, $5 는 MEM stage에 있고  EX/MEM.RegisterRd 에 $4 값이 forwarding unit으로 들어간다.

뒤 따라오는 or  $4, $4, $2 는 EX stage에 있고 ID/EX.RegisterRs 의 $4 값이 forwarding unit으로 들어간다.

또 EX/MEM의 WB 제어필드가 forwarding unit으로 들어간다.



이 때 forwarding unit 은 여섯개의 위에서 받은 여섯개의 입력 값으로 아래와 같이 MEM해저드와 EX해저드를 동시에 검출한다.



- MEM 해저드 검출 -

첫 째 - EX/MEM 의 WB 제어필드를 보고 RegWrite 신호가 인가되고,

둘 째 - MEM/WB.RegisterRd 값이 $0 이 아니고,( $0 사용할 경우 0값 제공)

셋 째 - EX/MEM.RegisterRd 값이 ID/EX.RegisterRt 값과 다르고, (WB단계 와 MEM 단계의 rd가 같다면 최신인 WB단계의 rd값 우선)

넷 째 - 입력받은 두 값(MEM/WB.RegisterRd 와 ID/EX.RegisterRt ) 이 같다면

- MEM 해저드 검출 코드 -

if ( EX/MEM.RegWrite

and ( EX/MEM.RegisterRd != 0 )

and ( EX/MEM.RegisterRd != ID/EX.RegisterRt )

and ( MEM/WB.RegisterRd = ID/EX.RegisterRt )



MEM/WB.RegisterRd = ID/EX.RegisterRt = $2 이고 나머지 조건도 만족한다.

- EX 해저드 검출 -

첫 째 - EX/MEM 의 WB 제어필드를 보고 RegWrite 신호가 인가되고,

둘 째 - EX/MEM.RegisterRd 값이 $0이 아니고,( $0 사용할 경우 0값 제공)

셋 째 - 입력받은 두 값(EX/MEM.RegisterRd 와 ID/EX.RegisterRs) 이 같으면,

검출 코드

if ( EX/MEM.RegWrite

and ( EX/MEM.RegisterRd != 0 )

and ( EX/MEM.RegisterRd = ID/EX.RegisterRs )



EX/MEM.RegisterRd = ID/EX.RegisterRs = $4 이고 나머지 조건도 만족한다.



- Forwarding -



MEM 해저드 :

forwarding unit 은 EX stage(ALU stage) 의 두번째 mux (전방전달 멀티플렉서) 에 01 이라는 제어신호를 보내

MEM/WB.RegisterRd 의 값이 ALU의 두번째 피연산자로 들어간다.

즉 ALU의 두번째 피연산자($2)는 메모리 혹은 이전의 ALU결과 값이 전방 전달 된 것이다.

제어코드

ForwardingB = 01

EX 해저드 :

forwarding unit 은 EX stage(ALU stage) 의 첫번째 mux (전방전달 멀티플렉서) 에 10 이라는 제어신호를 보내

EX/MEM.RegisterRd 의 값이 ALU의 첫번째 피연산자로 들어간다.

즉 ALU의 첫번째 피연산자($4)는 직전의 ALU 결과값이 전방 전달된 것이다.

제어코드

ForwardingA = 10

네번째 해저드



- MEM 해저드 발생 상황 -

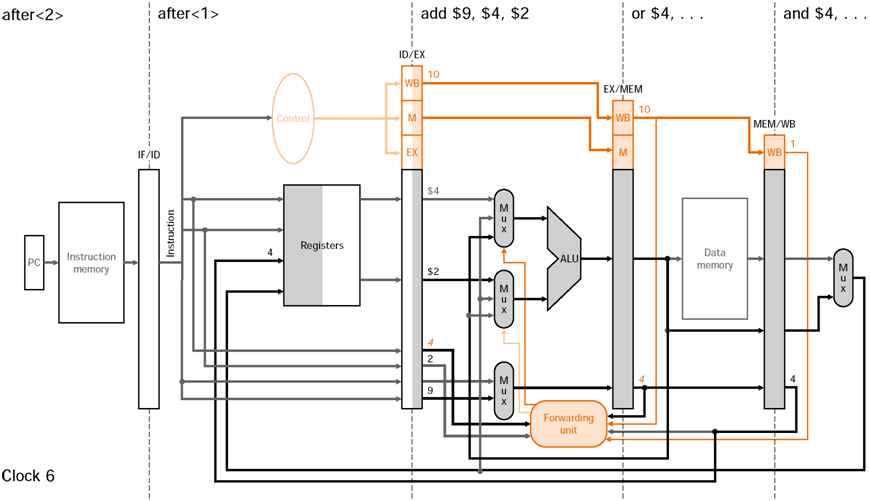

위 Clock 6 그림에서

and $4, $2, $5 는 WB stage에 있고 MEM/WB.RegisterRd 의 $4 값이 forwarding unit으로 들어간다.

두 단계 이전에 따라오는 add $9, $4, $2 는 EX stage에 있고 ID/EX.RegisterRs 의 $4 값이 forwarding unit으로 들어간다.

또 MEM/WB의 WB 제어필드가 forwarding unit으로 들어간다.



- EX 해저드 발생 상황 -

같은 Clock 6 그림에서

or  $4, $4, $2 는 MEM stage에 있고  EX/MEM.RegisterRd 에 $4 값이 forwarding unit으로 들어간다.

뒤 따라오는 add $9, $4, $2 는 EX stage에 있고 ID/EX.RegisterRs 의 $4 값이 forwarding unit으로 들어간다.

또 EX/MEM의 WB 제어필드가 forwarding unit으로 들어간다.



이 때 forwarding unit 은 여섯개의 위에서 받은 여섯개의 입력 값으로 아래와 같이 MEM해저드와 EX해저드를 동시에 검출한다.



- MEM 해저드 검출 -

첫 째 - EX/MEM 의 WB 제어필드를 보고 RegWrite 신호가 인가되고,

둘 째 - MEM/WB.RegisterRd 값이 $0 이 아니고,( $0 사용할 경우 0값 제공)

셋 째 - EX/MEM.RegisterRd 값이 ID/EX.RegisterRs 값과 다르고, (WB단계 와 MEM 단계의 rd가 같다면 최신인 WB단계의 rd값 우선)

넷 째 - 입력받은 두 값(MEM/WB.RegisterRd 와 ID/EX.RegisterRs ) 이 같다면

- MEM 해저드 검출 코드 -

if ( EX/MEM.RegWrite

and ( EX/MEM.RegisterRd != 0 )

and ( EX/MEM.RegisterRd != ID/EX.RegisterRt )

and ( MEM/WB.RegisterRd = ID/EX.RegisterRt )



MEMWB.RegisterRd = ID/EX.RegisterRs = $4 이나

EX/MEM.RegisterRd = ID/EX.RegisterRs = $4 이므로 MEM 해저드가 아니다.



- EX 해저드 검출 -

첫 째 - EX/MEM 의 WB 제어필드를 보고 RegWrite 신호가 인가되고,

둘 째 - EX/MEM.RegisterRd 값이 $0이 아니고,( $0 사용할 경우 0값 제공)

셋 째 - 입력받은 두 값(EX/MEM.RegisterRd 와 ID/EX.RegisterRs) 이 같으면,

검출 코드

if ( EX/MEM.RegWrite

and ( EX/MEM.RegisterRd != 0 )

and ( EX/MEM.RegisterRd = ID/EX.RegisterRs )



EX/MEM.RegisterRd = ID/EX.RegisterRs = $4 이고 나머지 조건도 만족한다.



- Forwarding -

EX 해저드 :

forwarding unit 은 EX stage(ALU stage) 의 첫번째 mux (전방전달 멀티플렉서) 에 10 이라는 제어신호를 보내

EX/MEM.RegisterRd 의 값이 ALU의 첫번째 피연산자로 들어간다.

즉 ALU의 첫번째 피연산자($4)는 직전의 ALU 결과값이 전방 전달된 것이다.

제어코드

ForwardingA = 10
